LK-MAMPD-4 Повеќеканален микробранова фотодетектор со засилена голема брзина
- Висока брзина, широк пропусен опсег
- Инкорпорирана пристрасност-Т
- O/E хибриден интегриран
- Голема добивка, низок шум, широкопојасен интернет
- Херметички затворен, SMA конектор
- Ниска темна струја, висок сооднос сигнал-шум.
- Фактор на мала форма.
Опис на производот
LK-MAMPD-4 е најсовремен оптоелектронски хибриден систем, кој интегрира широкопојасна фотодиода индиум галиум арсенид (InGaAs) со засилувач со низок шум. Оваа фотодиода се карактеризира со опсег на бранова должина на спектрален одговор од 1000 до 1650 нанометри. Засилувачот со низок шум во системот нуди засилување на радиофреквенцијата (RF) од 15 децибели, обезбедувајќи интегритет и засилување на сигналот.
LK-MAMPD-4 е способен да обезбеди пропусен опсег од 12 гигахерци и 18 гигахерци, задоволувајќи ги различните барања за комуникација и откривање со голема брзина. Модулот е дизајниран да работи на напон на напојување +5 волти, што е стандардно во многу електронски системи. Тој е компатибилен со стандардните едномодни оптички влакна од 9/125 микрометри, обезбедувајќи беспрекорна интеграција со постоечките мрежи со оптички влакна. Излезниот приклучок за RF има конектор компатибилен со SMP, кој е усогласен со импеданса до 50 оми за оптимален пренос на сигнал и минимална загуба на сигнал.
LK-MAMPD-4 е конструиран со процес на херметичко запечатување, кој обезбедува цврста заштита од фактори на животната средина, зголемувајќи ја неговата издржливост и доверливост. Има компактен фактор на форма, со тежина помала од 62 грама, што е поволно за апликации каде што тежината е важна. Модулот е сертифициран за усогласување со Директивата 2.0 за ограничување на опасни материи (RoHS), потврдувајќи го неговото придржување до строгите еколошки и безбедносни стандарди.
Технички карактеристики
| Типична и апсолутна максимална оцена | ||||
|---|---|---|---|---|
| Параметар | Сим. | Typ | Рејтинг | единица |
| Опсег на температура на складирање | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Температурен опсег на работната кутија | TC | 25 | -40 ~ +85 | ℃ |
| Пристрасност на напон | VR | +5 | +5 ~ +9 | V |
| Оптичка влезна моќност | Пин | 0 | + 10 | dBm |
| Изгорена оптичка моќност | PB | - | + 13 | dBm |
| Температура на лемење на олово | Tp | 280 (10 секунди) | 330 (10 секунди) | ℃ |
| Електрични / оптички карактеристики (ТC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Параметар | Sym | Тест состојба | Вредности на параметар | единица | ||
| Опсег на бранова должина | λ | - | 1000-1650 | nm | ||
| Опсег на фреквенција | - | - | X - Бенд | Ку - Бенд | - | |
| Мал пропусен опсег на сигнали | f-3dB | TC = 22 ± 3 ℃ | 0.3-12 | 2-18 | GHz | |
| Одговорност | Re | VR =+5V, Пin = 10 mW | λ = 1310 nm | 0.8 фунти | 0.85 фунти | A / W |
| λ = 1550 nm | 0.85 фунти | 0.8 фунти | ||||
| Амплитудна плошност | A | TC =-45+85 ℃ | ≤ ± 2 | dB | ||
| Сатурација оптичка моќност | Ps | VR =+ 5 V, λ = 1550 nm AC модулиран |
10 | dBm | ||
| Зголемување на RF сигналот (типично) | G | - | 15 ± 1 | dB | ||
| Сатурација RF излезна моќност | Pнадвор | - | +3 | dBm | ||
| Излез VSWR | VSWR | - | 2 фунти | - | ||
| Излез Импеданса | RL | - | 50 | Ω | ||
● Типични криви на одговор
(Сл. 1 X - Фреквентен одговор на фотодетектор со опсег)

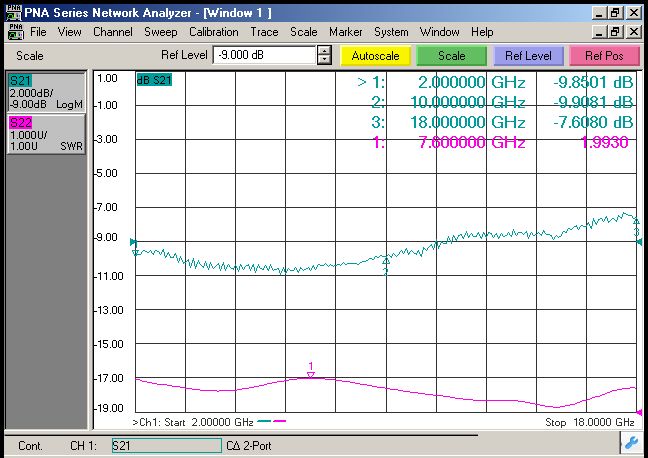

(Сл. 2 Ku - Фреквентен одговор на фотодетектор со опсег)

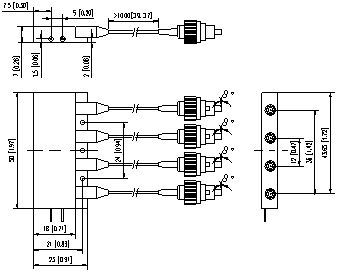

● Димензии и иглички (Единица: mm[инчи])
RF конектор: SMP
● Информации за нарачка
Лист 1:
| Код | Аналоген пропусен опсег |
| X | 0.2 ~ 12 GHz |
| Ku | 2 ~ 18 GHz |
Лист 2:
| Код | Конектор тип | Напомена |
| N | Нема конектор | Едно-режим 9 / 125 μm фибер пигтаил |
| A | ФК / АПЦ | |
| P | ФК / компјутер |
● Мерки на претпазливост
Радиусот на свиткување на влакната не е помал од 20 mm за да се избегне оштетување на влакната.
Уверете се дека делот за спојување на влакна е чист пред да го поврзете на опто-колото.
Потребна е соодветна ESD заштита при складирање, транспорт и користење.
Сите наши стандардни фотодетектори можат да се прилагодат во модули!
апликации
Радарска обработка на информации
Електронско војување
Мерење на антената
Комуникации со оптички влакна
Безбедност и надзор
