LK-DS-HES-C (прилагоден) Основен модул на симулатор за радио алтиметар
- Широк симулиран опсег на висина (0 до 22000 погоре);
- Сооднос на потиснување на висока директивност
- Висока прецизност на симулирање на височина (≥1‰)
- Изборна симулирана конфигурација (поддржува повеќе од 210 конфигурации)
- Рачен прекинувач и автоматски прекинувач;
- Минијатуризација на волумен, силна електромагнетна компатибилност, висока доверливост на работата;
- Повеќекратен режим на контрола: UART, LAN, итн.
- Различни стандардни тестови на интерфејс на платформата како што се PXI, VXI, LXI.
Опис на производот
Серијата LK-DS-HES нуди разновиден основен модул што може да се продава како самостојна компонента или беспрекорно да се интегрира во посложени склопови од повисок ред. Овие склопови се дизајнирани имајќи ја предвид конфигурабилноста, овозможувајќи им да се усогласат со различни критериуми за изведба за да ги задоволат специфичната форма, одговарање и функционалните барања на нашата клиентела.
За разлика од конвенционалните системи на линија за одложување на површински акустични бранови (SAW), серијата LK-DS-HES може да се пофали со мноштво супериорни атрибути. Тие вклучуваат експанзивен опсег на оперативни фреквенции, исклучително потиснување на директивноста, способност за ракување со тројни транзитни сигнали кои инаку се непроценливи, способност за работа во подолги периоди без потреба од рекалибрација и зголемено ниво на оперативна сигурност.
Технички карактеристики
Електрични/оптички карактеристики
| Параметар | Вредности на параметрите | единица | Напомена | ||
| Мин | типични | Max | |||
| Фреквентен опсег | 4 | - | 4.6 | GHz | |
| Амплитуден одговор | - | ± 1.5 | ± 2 | dB | |
| Симулирајте висина | 1 | - | 22000 | m | растеглива |
| Симулирајте ја точноста на висината | 0.5% | 1% | - | - | |
| Максимална влезна моќност | - | 2 | Прилагодено | W | Континуиран бран |
| - | 100 | Прилагодено | W | Пулсен бран | |
| Влез VSWR | - | 1.3 | 1.5 | - | |
| Излез VSWR | - | 1.3 | 1.5 | - | |
| импеданса | - | 50 | - | Ω | |
| Симулирајте го прилагодливиот опсег на слабеењето | - | 80 | Прилагодено | dB | |
| директен сооднос на потиснување | 60 | 80 | - | dBc | |
| тројни транзитни сигнали | Не | ||||
| Работен температурен опсег | -40 | - | + 70 | ℃ | Прилагодено со оценка за квалитет |
| Ранг на температурата на складирање | -55 | - | + 85 | ℃ | |
| Симулирајте висина наспроти температура | - | - | 7 | ppm/℃ | |
| Симулирајте ја точноста наспроти температурата | - | 3 | 6 | %/℃ | Може да се компензира |

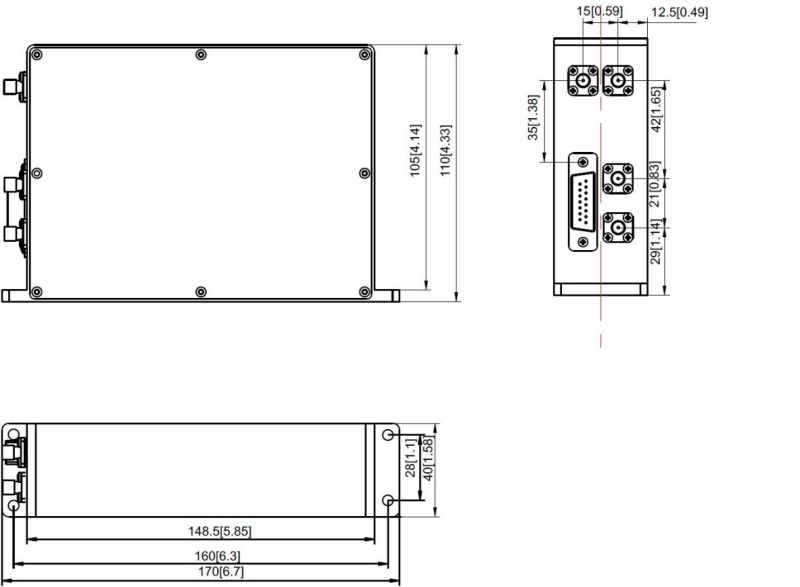

Пакетите и пиновите (Единица: mm[инчи] )
Кутија со оптички влакна
Кутија за микробранова печка
RF конектор: SMA-K (приспособено)
DC конектор: DE-9PS (приспособено)
апликации
Место: Радио алтиметар за радар, AEW, сателит, хеликоптер и сл
Измерете ја точноста на височината
Измерете ја сецитичноста на истражувањето и следењето
Мерење на друг параметар
