Оптичка линија за одложување и оптички симулатор од серијата LK-D-SS-06-T
- Пропусен опсег до 6.5 GHz
- Висок динамички опсег
- Широка примена на температурата
- Одговор со ниска амплитуда
- Приспособени временски доцнења
Опис на производот
Искористувајќи ја најсовремената микробранова-фотонична технологија, линијата за оптичко одложување од серијата LK-D-SS-06-T и оптичкиот симулатор се конструирани за да обезбедат исклучителни перформанси во апликации како што се тестирање на радар, обработка на сигнал, операции со фазна антена низа, симулација на антена , и тестирање на фазна бучава. Овој напреден систем е способен да работи низ целиот опсег на P/L/S/C со минимална загуба при вметнување, обезбедувајќи висок динамички опсег и робусна електромагнетна изолација. Исто така, поддржува тројни транзитни сигнали кои се немерливи, карактеристика што го издвојува во областа на високопрецизна оптичка и микробранова обработка на сигнали
Технички карактеристики
Електрични / оптички карактеристики
| Параметар | Вредности на параметар | единица | Напомена | ||
| Мин | типични | Max | |||
| Опсег на фреквенција | 0.1 | - | 6.5 | GHz | |
| Амплитудна плошност | - | ± 2 | ± 2.5 | dB | |
| Одложено време | 0.01 | - | 150 | us | Прилагодено |
| Одложена точност | -5‰ | - | +5‰ | - | |
| внесената загуба | 0 | 10 | 20 | dB | Прилагодено |
| Влез VSWR | - | 1.5 | 2 | - | |
| Излез VSWR | - | 1.5 | 2 | - | |
| импеданса | - | 50 | - | Ω | |
| Влез 1 dB Компресија | - | + 10 | + 15 | dBm | |
| Лажен сооднос на отфрлање сигнал | 60 | - | - | dBc | |
| Слика за шум | - | 40 | 50 | dB | 5 US, 25℃ |
| Работете ја температурата | -55 | - | + 85 | ℃ | Видете информации за нарачка |
| Температура на чување | -55 | - | + 85 | ℃ | |
| Релативно доцнење наспроти температура | - | - | 7 | ppm/℃ | |
| Загуба на вметнување наспроти температура | - | 3 | 6 | %/℃ | |
Опис на конекторот и напојување
| Пин | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Напон | NC | GND | + 12V | NC |
| Тековна рејтинг | - | - | 0.15 | - |
| Макс струја | 1 |

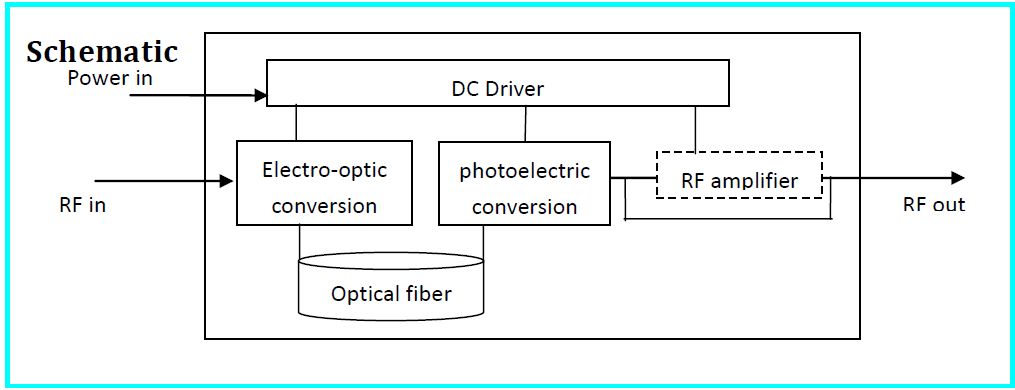

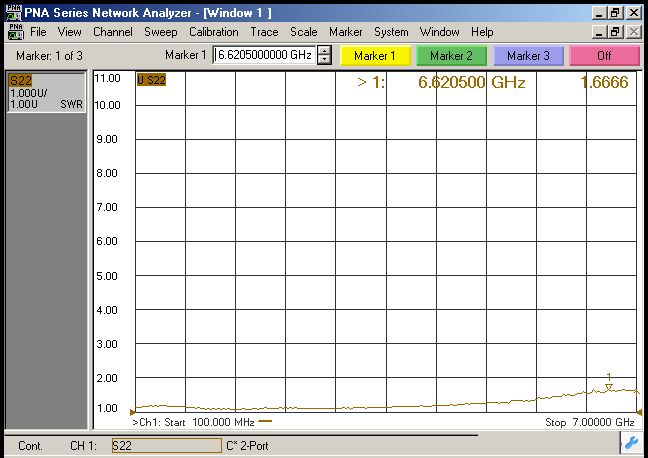

Типични криви на одговор (25℃)
Димензии и иглички (Единица: mm[инчи])
RF конектор: SMA-K (приспособено)
DC конектор: DE-9PS (приспособено)
| Тип на производ | LK-D-SS-06-TG | Напомена | |||||
| Временско доцнење (нас) | 8 | 20 | 35 | 50 | 60 | 80 | стандард |
| X (мм) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Тип на производ | LK-D-SS-06-TP | Напомена | |||||
| Временско доцнење (нас) | 8 | 35 | 60 | 80 | 110 | 150 | Компактен |
| X (мм) | 20 | 45 | 55 | 65 | 78 | 95 | |
Подредување информации
| Тип на производ | делот пакети | Нивоа на квалитет | Работете ја температурата | Температура на чување |
| LK-D-SS-06-TGI | стандард | Одделение за индустрија | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Среден степен | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Специјално одделение | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | Компактен | Одделение за индустрија | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Среден степен | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Специјално одделение | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
апликации
Радарско тестирање/калибрација
Обработка на сигнали
Електронска војна
Антена со фазна низа
Симулација на антена
