LK-NYDMD DWDM Микробранова DFB ласерски модул

  • Директна модулација DFB ласер
  • Висок-динамички опсег
  • Бранова должина: CWCM
  • Пропусен опсег од 18 GHz
  • Струја со низок праг
  • Голема излезна моќност
  • 7 пински пакет пеперутка со SMA конектор
  • Температура на оперативниот случај: -40 до 70℃
  • Подобрена сигурност
Испраќам барање

+ 86 29 88244373

Опис на производот

Ласерот LK-NYDMD е супериорен ласер со директно модулирана дистрибуирана повратна информација (DFB) дизајниран да дава извонредни перформанси во комуникациите со линеарни оптички влакна за апликации кои бараат исклучително широк опсег. Служејќи како најсовремена алтернатива на традиционалните системи со коаксијални кабли, LK-NYDMD се извонредни во преносот на сигнали со висока фреквенција од 12 GHz или 18 GHz.

Со зачувување на интегритетот на RF сигналот во неговата оригинална форма, овие ласери значително ја подобруваат доверливоста на микробрановите комуникациски мрежи. Благодарение на овие атрибути, LK-NYDMD значително го подобрува квалитетот на сигналот низ разновиден опсег на апликации, како што се далечинска контрола на антената, телеметрија, дистрибуција на тајминг и референтни сигнали, како и системи за мерење и одложување на линиите.

LK-NYDMD располага со интегриран оптички изолатор, термоелектричен ладилник (TEC), термистор, чип со ласерски диоди и фотодиода за монитор, од кои сите се запечатени во робустен пакет со пеперутка со 7 пинови за да се обезбеди херметичка заштита и да се одржуваат врвни перформанси.

Технички карактеристики
Апсолутна максимална оценка
Параметар симбол Мин. Макс. единица
Напредна струја на ласерска диода If - 120 mA
Обратен напон на ласерска диода V - 1 V
Предна моќност Pf - 20 dBm
PD обратен напон V - 15 V
Напредна струја (PD) Im - 2 mA
температура операција To -40 + 70 ° C
Температура на чување Ts -55 + 85 ° C
Релативна влажност на чување Sr - 85 %
Оптичка и електрична спецификација (Tc=25°C)
Параметар симбол Тест состојба Мин Typ Max Единици забелешка
Бранова должина λ IF = ЈасOP, Т = ТOP DWDM (ITU)
1550
-		 nm
фреквенција - Опција X 0.1 - 12 GHz -
Ku опција 1 - 18
Оптичка излезна моќност P IF=Iop - 10 - mW 1
Тершолд струја Ith λ=1550 nm - - 10 mA -
Операција струја Iop λ=1550 nm - 55 100 mA -
Оперативен напон Vop λ=1550 nm - 1.5 2.5 V -
Ефикасност на наклонот SE - 0.2 - - В/А -
Сооднос на потиснување на страничен режим СМСР λ=1550nm ,IF=Iop 30 - - dB -
Бучава со ративен интензитет RIN   - -150 -130 dB / Hz -
Пропусен опсег (-3dB,I=60mA) S21 Опција X - 12 - GHz -
Ku опција - 18 -
Врати загуба VSWR Опција X - - 2 dB -
Ku опција - - 2.2
Влез 1 dB Компресија   - 15 - - dBm -
Отпорност на термистор Rth На 25 ° С - 10 - Ком -
ТЕЦ струја It - - - 1.2 A 2
ТЕЦ напон Vt   - - 2.5 V 2
Капацитет (PD) Ct   - - 20 pF -
Струја за следење Im - 0.10 - 2.0 mA -
Темна струја (PD) Id   - - 50 nA -

Забелешки:Сите ласерски чипови доаѓаат од наполитанки кои се сертифицирани со употреба на репрезентативни многу уреди кои мора да постигнат прифатлив принос за согорување.

1. Ласерска температура поставена 25℃, пристрасна струја на 55mA

2. Температура на оперативниот случај -40~70℃


● Типични податоци

(λ=1550nm, TC =25 ℃)

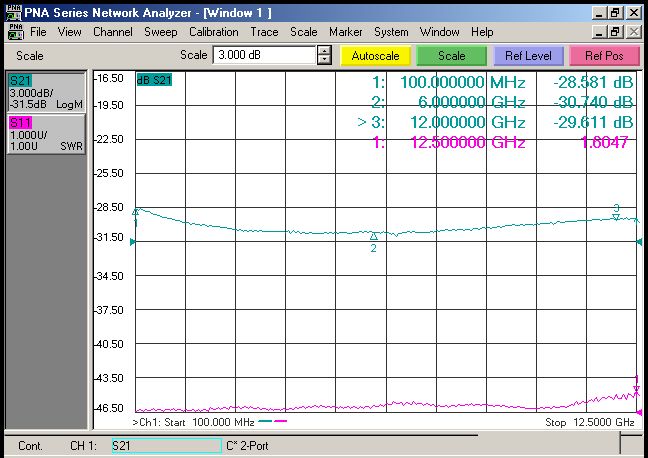

(Сл. 1 X-појас S11 и S22 податоци)

(Сл. 2 податоци Ku- Band S11 и S22)


● Електрична шема

Водечки # функција
1 Термистор
2 Термистор
3 LD-(пристрасност)
4 PD+
5 PD-
6 Кулер+
7 кулер-
8 LD-(RF)
9 Земјата

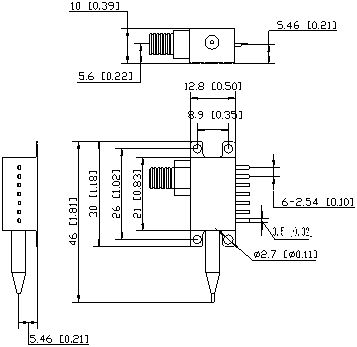

● Цртежи на контури (Единица: mm[инчи])


RF конектор: SMA


● Информации за нарачка

Лист 1:

Код Опис
DM DWDM (Dense Wavelength Division Multiplexing) Пакет пеперутка со 7 PIN

Лист 2:

Код Аналоген пропусен опсег
X 0.1 ~ 12 GHz
Ku 1 ~ 18 GHz

Лист 3:

канал Фреквенција (THz) Централна бранова должина (nm)   канал Фреквенција (THz) Централна бранова должина (nm)
C01 Секоја сакана сопствена бранова должина C37 193.7 1547.72
C02 Не-ITU, 1547 nm - 1560 nm C38 193.8 1546.92
C03 Не-ITU, 1557 nm - 1560 nm C39 193.9 1546.12
C04 Не-ITU, 1530 nm - 1560 nm C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

Лист 4:

Код Конектор тип Напомена
A ФК / АПЦ Едно-режим 9 / 125 μm фибер пигтал, 0.9 мм, должина 1 м
S SC / APC
N Нема конектор

● Мерки на претпазливост

  • Радиусот на свиткување на влакната не е помал од 20 mm за да се избегне оштетување на влакната.

  • Уверете се дека делот за спојување на влакна е чист пред да го поврзете на опто-колото.
